Notations d’un circuit et de sa protection

La notation du câble, pièce par pièce

Le long de chaque circuit figure le câble qui relie le disjoncteur aux appareils. La mention complète compte quatre éléments : le type de câble, la classe au feu, le nombre de conducteurs avec une lettre, et la section. Au circuit G de la figure ci-dessus, on lit XVB Cca 3G6 mm² ; au circuit H, XVB Cca 3G2.5 mm². Pour un câble ancien dont la classe n’est pas connue, il en reste trois, par exemple XVB 3G2,5 mm².

Sur un schéma produit par un logiciel, la section s’écrit souvent avec un point (3G2.5) ; à la main, on met plutôt une virgule (3G2,5). Les deux ont le même sens. Ce qui ne doit jamais manquer, c’est la section elle-même : un circuit sans section ne dit rien du câble, et c’est l’une des premières choses que relève l’organisme agréé.

Types de câble

Les types que l’on rencontre le plus souvent sur le schéma d’une habitation :

Classe au feu

Après le type de câble vient la classe de réaction au feu selon le règlement européen sur les produits de construction (CPR). Elle indique dans quelle mesure un câble contribue à un incendie. En pratique, on voit surtout Cca pour les câbles sous gaine comme le XVB et Eca pour les conducteurs isolés comme le VOB.

Cette classe n’existe que sur les câbles produits après la mi-2017, quand le marquage CPR des câbles est devenu obligatoire ; ils la portent imprimée sur la gaine. Sur les câbles plus anciens, elle manque généralement. Notez alors ce qui est réellement inscrit sur la gaine, par exemple XVB 3G2,5 mm², en précisant que la classe est inconnue. N’indiquez jamais une classe que vous ne pouvez ni lire ni démontrer.

Conducteurs : G ou x

Le chiffre devant la lettre donne le nombre de conducteurs. La lettre dit si un conducteur de protection en fait partie : G signifie qu’un des conducteurs est vert-jaune et sert de terre ; x signifie que le câble n’a pas de conducteur de protection.

Les deux dernières lignes méritent une explication. Dans le tableau, entre l’interrupteur général et les différentiels, les liaisons se font en conducteurs isolés pour les trois phases et le neutre. Le conducteur de protection ne les accompagne pas, puisqu’il ne passe jamais par un différentiel. D’où le VOB Eca 4×10 mm² de l’exemple, sans G. Le câble qui alimente un tableau divisionnaire, lui, comporte bien un conducteur de protection, même s’il y a un différentiel en tête de ce tableau : dans l’exemple, le disjoncteur d’alimentation AM est suivi du câble XVB Cca 5G10 mm². Un G ne figure donc que si le câble contient réellement un conducteur vert-jaune.

Le nombre de conducteurs apparaît une seconde fois sur le schéma : un petit trait oblique qui coupe la ligne, avec un chiffre à côté. Pour un circuit en 3G2,5, on y lit un 3 ; pour une borne de recharge en 5G2,5, un 5.

Mode de pose

À côté de la mention du câble figure souvent un petit signe pour le mode de pose : sous tube, dans ou sur une paroi, enterré, ou en ligne aérienne. Ces signes se combinent, par exemple un tube encastré dans une paroi. Ils aident à juger la section, car un câble sous tube encastré ne refroidit pas comme un câble à l’air libre.

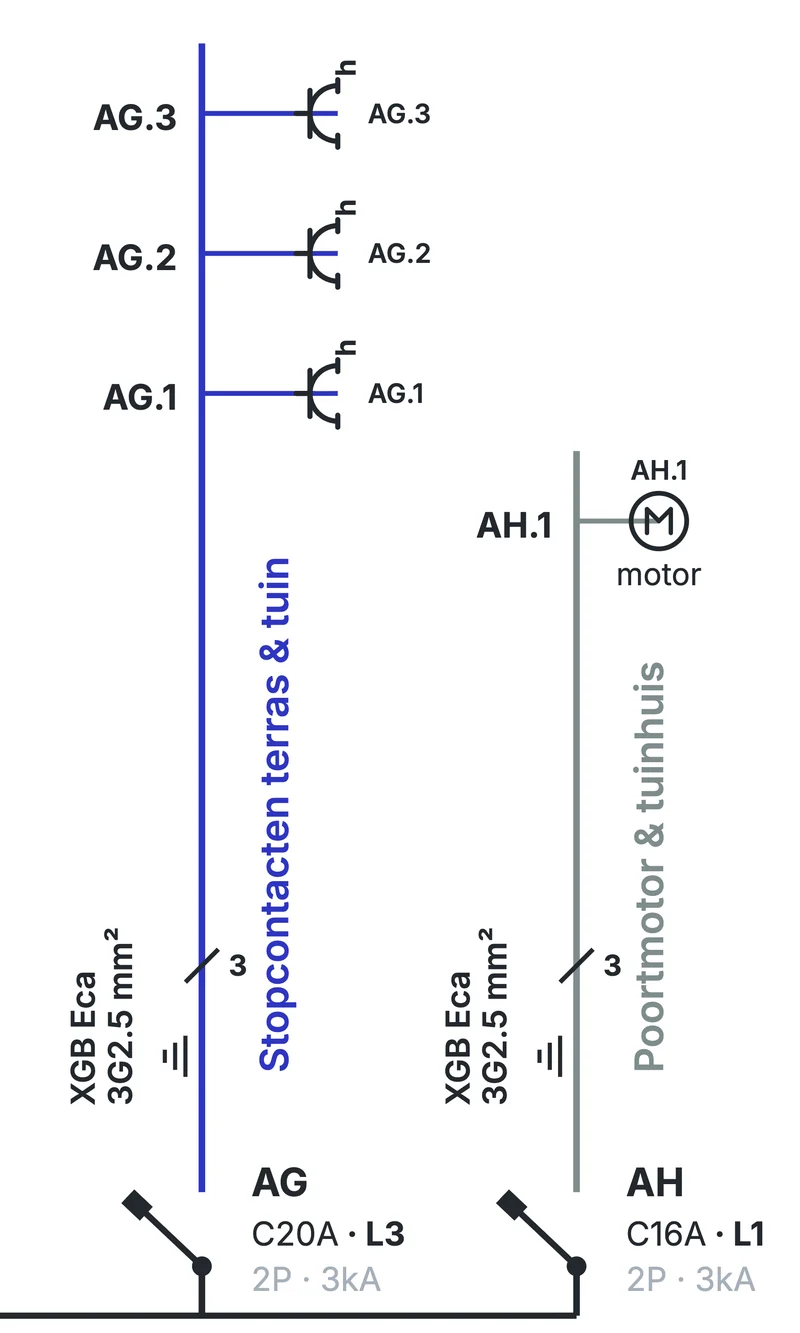

Dans l’exemple, les prises de la terrasse et du jardin (circuit AG) et le moteur de la porte (AH) passent sous terre. Tous deux portent le câble enterré XGB Eca 3G2.5 mm², avec en dessous le signe de la pose enterrée.

Le pied du disjoncteur

Au pied de chaque circuit, deux lignes accompagnent le disjoncteur. La première donne le code du circuit, le calibre avec la courbe, et la phase ; la seconde, les pôles et le pouvoir de coupure.

La phase est utile dans une installation triphasée. Elle montre comment les circuits se répartissent sur L1, L2 et L3, et lesquels tombent ensemble si une phase disparaît. En monophasé, on ne l’indique pas.

Courbe B, C ou D

La lettre devant le calibre est la courbe de déclenchement. Elle fixe combien de fois le courant assigné le disjoncteur supporte brièvement avant de déclencher magnétiquement, par exemple à la mise en marche d’un moteur ou d’un groupe de lampes LED.

Pôles

Le nombre de pôles indique quels conducteurs la protection coupe. Il doit correspondre au câble : un circuit en 3G a une phase et un neutre, un circuit en 5G trois phases et un neutre.

Un circuit triphasé ne peut pas dépendre d’un appareil monophasé. Un disjoncteur 3P+N derrière un différentiel bipolaire, ou un circuit en câble 5G derrière un disjoncteur 2P : soit le schéma, soit l’installation est erroné. Vérifiez-le avant de poursuivre le dessin.

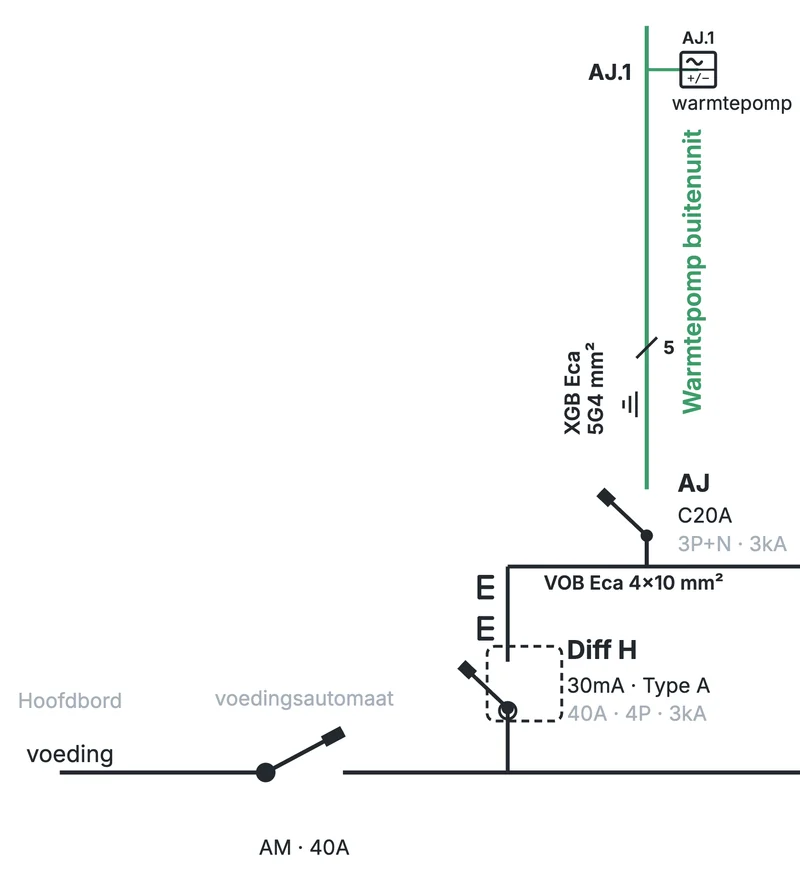

Voici ce qui convient : dans le tableau de la cave de l’exemple, le circuit AJ alimente l’unité extérieure de la pompe à chaleur avec un disjoncteur C20A en 3P+N, un câble XGB Eca 5G4 mm² et un 5 au petit trait oblique. Il dépend du différentiel H, qui est tétrapolaire.

Pouvoir de coupure en kA

Le chiffre en kA est le pouvoir de coupure de la protection : le plus grand courant de court-circuit qu’elle interrompt encore en sécurité. Dans les habitations, on rencontre surtout 3 kA, 4,5 kA, 6 kA et 10 kA. Il doit être au moins égal au courant de court-circuit possible à cet endroit. Cette valeur figure souvent dans le cartouche ; dans l’exemple, Icc max < 3kA, si bien que des protections de 3 kA suffisent. Si le tableau se trouve près d’un raccordement puissant, une valeur plus élevée peut être nécessaire.

Valeurs indicatives par type de circuit

Le disjoncteur et la section d’un circuit dépendent de l’appareil, de la longueur de la canalisation et du mode de pose. Pour une habitation ordinaire, ces combinaisons servent de point de départ :

L’éclairage d’une salle de bains ou d’un autre local humide se place derrière 30 mA, comme les autres circuits de ce local. Le disjoncteur ne peut jamais être plus fort que ce que la section supporte : un disjoncteur de 20 A sur un circuit en 1,5 mm² est une erreur classique. Une longue canalisation ou un câble dans un tube bien rempli peut demander une section plus grande que celle du tableau. Ce sont des valeurs indicatives ; l’installation et l’organisme agréé tranchent.
