Du tableau de répartition au schéma unifilaire

Étape 1 : commencer en sécurité

Beaucoup de choses se lisent sans ouvrir le tableau : les inscriptions sur les appareils, les étiquettes à côté des disjoncteurs, la place des différentiels. Pour tout ce qui se trouve derrière un capot, comme les câbles et le câblage entre les appareils, il faut ouvrir. Ne travaillez sur un tableau ouvert que si vous êtes habilité à le faire et que vous prenez les mesures nécessaires ; sinon, confiez-le à un électricien.

Munissez-vous d’une feuille ou d’un tableau de relevé (voir plus bas) et d’un testeur de prise. Photographiez le tableau avant de commencer, avec et sans capot. Ces photos aident en cas de doute.

Étape 2 : relever le raccordement

Commencez par le compteur. Notez le gestionnaire de réseau, si le raccordement est monophasé ou triphasé, le calibre et les pôles de la protection du raccordement, ainsi que le câble vers le tableau. Repérez la liaison à la terre et la liaison équipotentielle principale et notez leur section. Si vous connaissez le courant de court-circuit au raccordement, notez-le aussi : il détermine le pouvoir de coupure dont les protections ont besoin.

Étape 3 : relever les différentiels

Pour chaque différentiel, notez ce qui figure sur l’appareil : sensibilité en mA, courant assigné, pôles et type. Le type se reconnaît à l’inscription ou à un petit symbole en façade ; un S indique un différentiel sélectif. Donnez à chaque différentiel un code (A, B, C ...) et notez les disjoncteurs qu’il alimente, en suivant le peigne ou les fils qui vont du différentiel vers les disjoncteurs.

Vérifiez aussi l’ordre : le différentiel général en tête, les différentiels de 30 mA derrière lui. Si vous constatez l’inverse, notez-le tel quel et signalez-le ; ne dessinez pas une installation qui n’existe pas.

Étape 4 : relever les disjoncteurs

Travaillez rangée par rangée, de gauche à droite. Chaque disjoncteur porte la courbe et le calibre ensemble, par exemple C16 ou B20. Notez aussi les pôles et le pouvoir de coupure ; ce dernier figure généralement dans un petit cadre en façade, sous la forme 3000, 4500 ou 6000 (en ampères). Dans une installation triphasée, notez la phase de chaque disjoncteur monophasé.

Un disjoncteur sans rien derrière est une réserve. Notez-le quand même : il est dans le tableau, donc il est aussi sur le schéma, avec son calibre, ses pôles et la mention réserve.

Étape 5 : relever les câbles

Le type, le nombre de conducteurs et la section sont généralement imprimés sur la gaine du câble. Lisez-les au tableau, là où le câble entre. Les câbles postérieurs à la mi-2017 portent en plus leur classe au feu selon le CPR, comme Cca ou Eca. Dans une habitation existante, on trouve souvent des câbles plus anciens sans cette classe : notez ce qui y figure et précisez que la classe est inconnue. Pour des conducteurs isolés en tube, comptez les conducteurs et mesurez ou lisez la section. Notez aussi le mode de pose : sous tube, dans ou sur une paroi, enterré.

Si un câble est illisible, n’inscrivez pas la section ou la classe que vous supposez. Une supposition sur le schéma est pire qu’une question ouverte, car celui qui interviendra plus tard sur le circuit se fiera à ce qui est écrit.

Étape 6 : identifier les circuits

Coupez un disjoncteur et faites le tour de l’habitation. Notez les points lumineux qui ne s’allument plus et les prises hors tension, ces dernières avec le testeur. N’oubliez pas les appareils fixes, comme la ventilation, le boiler, la plaque de cuisson ou le moteur de porte de garage. Réarmez le disjoncteur et passez au suivant.

Travaillez pièce par pièce et notez immédiatement l’emplacement de chaque appareil. Cette liste est la base du schéma de situation, sur lequel chaque appareil revient avec son code.

Étape 7 : attribuer les codes

Donnez aux circuits une lettre dans l’ordre du rail : A, B, C, puis, après Z, AA et AB. Dans un circuit, chaque appareil ou groupe d’appareils reçoit un numéro après la lettre, comme A.1 et A.2. Un interrupteur et le point lumineux qu’il commande partagent le même numéro. La manière dont ces codes relient le schéma unifilaire au plan est expliquée au chapitre 5, Codes de circuit et lien avec le schéma de situation.

Reportez les mêmes lettres sur des étiquettes dans le tableau. Un schéma dont on ne retrouve pas les codes dans le tableau n’aide personne.

Étape 8 : dessiner le schéma

Dessinez d’abord le rail : le raccordement à gauche, puis l’interrupteur général, le différentiel général et les groupes de 30 mA. Placez les disjoncteurs sur le rail dans le même ordre que dans le tableau. Tracez ensuite, pour chaque circuit, la ligne verticale avec les appareils de bas en haut, et ajoutez le câble, le nom et les données du disjoncteur. Si tout ne tient pas sur une feuille, faites continuer le rail sur une seconde feuille avec un renvoi clair.

Complétez enfin le cartouche : l’auteur du schéma, le client, l’adresse de l’installation et la date. Repassez l’ensemble avec la vérification du chapitre 7 avant de le remettre.

Un relevé sous forme de tableau

Un tableau par circuit garde le relevé lisible. Voici à quoi ressemble une partie de celui du groupe cuisine du dossier d’exemple (différentiel B de 30 mA, type A) :

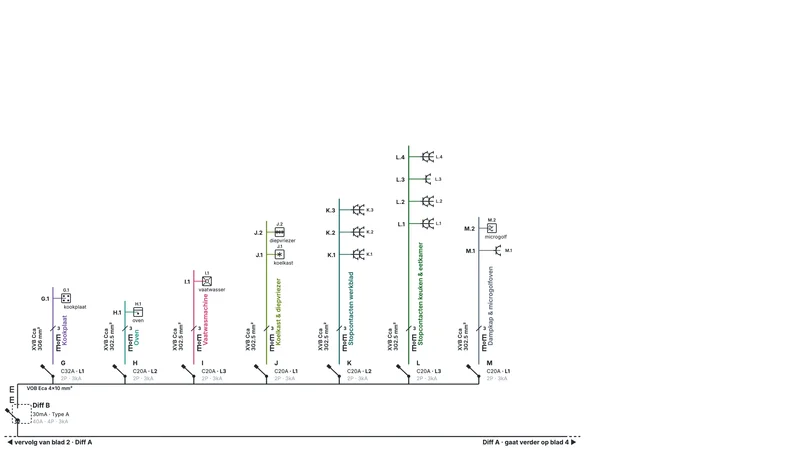

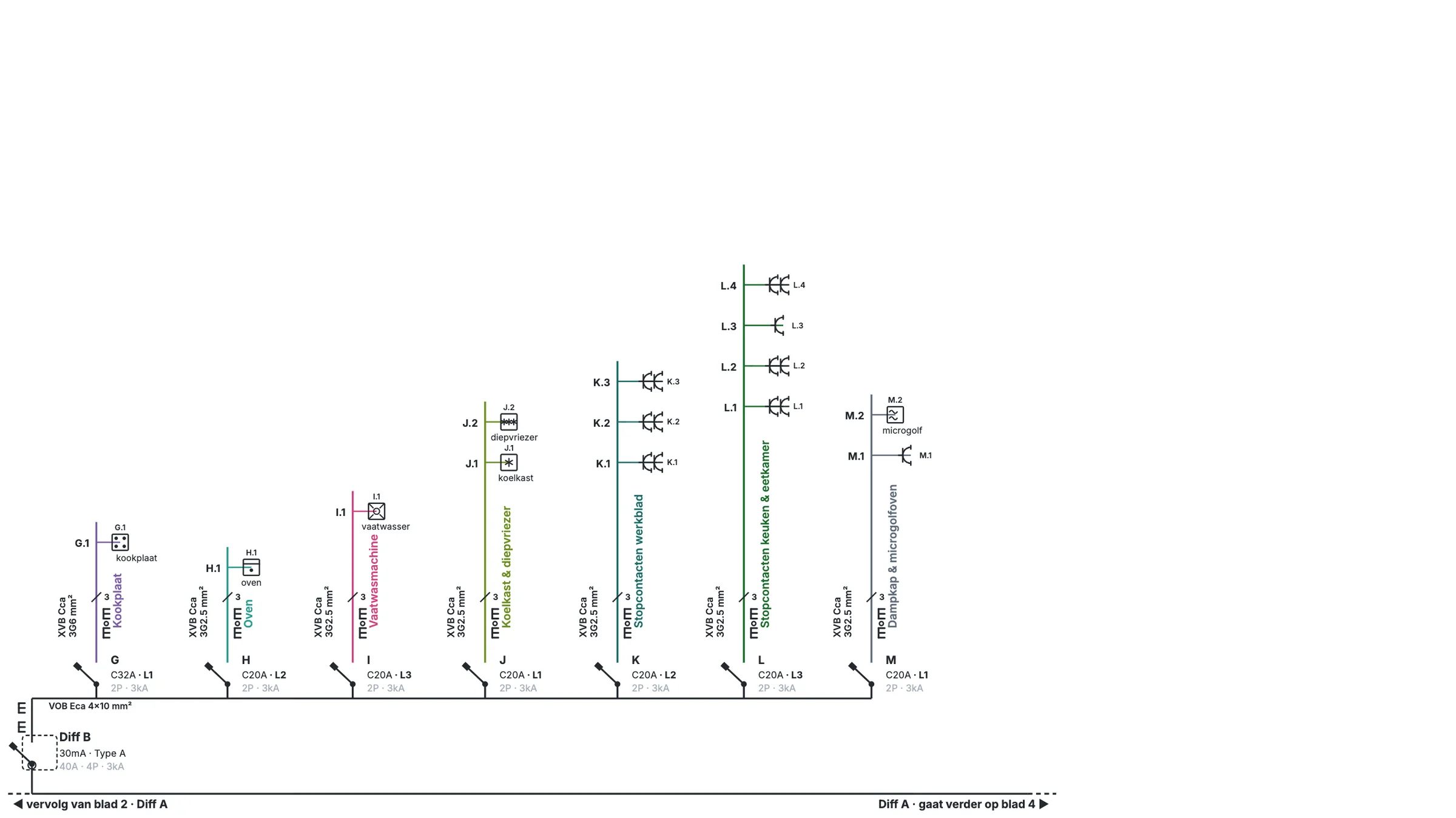

Avec un tel tableau, le dessin est en grande partie tracé d’avance. Chaque ligne devient un trait vertical, chaque colonne une mention à côté de ce trait. Voici le même groupe cuisine une fois dessiné, avec les circuits G à M derrière le différentiel B :
